Ezi-STEP Plus-R

- POWIADOMIENIE O UTRACIE SYNCHRONIZACJI
- PRACA W SIECI
- PROGRAMOWE STŁUMIENIE WIBRACJI
- PRACA MIKROKROKOWA
- DUŻA PRĘDKOŚĆ OBROTOWA
- OGRANICZANIE PRĄDU SPOCZYNKOWEGO

Innowacyjny napęd pracujący w otwartej pętli sprzężenia zwrotnego. Tabela pozycji (maks. 256 pozycji) oraz wszystkie parametry ruchu są zapisywane w pamięci Flash ROM strownika. Port RS485, w który wyposażono sterownik, umożliwia sterowanie pracą nawet 16 napędów jednocześnie. Firma Fastech dostarcza biblioteki DLL umożliwiające oprogramowanie napędu pod Windows 2000/XP. Dokładniejszy opis działania dostępny jest tutaj >>.

DANE TECHNICZNE

Algorytm sterowania	Zamknięta pętla sprzężenia zwrotnego (procesor 32 bitowy)
Wieloosiowość	Maksymalnie 16 osi połączonych szeregowo
Tabela pozycji	256 wierszy zawierających komendy (ruch, wstrzymanie, powtórzenia, skok, zewnętrzny start itp.)
Napięcie zasilania	24VDC +/- 10% ; 40-70VDC (dla serii Ezi-Step-PR-86)
Pobór prądu	maks. 500mA (nie licząc silnika)
Temp. pracy	od 0 do 55°C
Temp. składowania	od -20 do 70°C
Wilgotność	poniżej 90%RH (bez kondensacji)
Odporność na wibracje	0,5G
Wymiary sterownika	szer. 134 wys. 26,5 głębok. 83 mm
Prędkość obrotowa	od 0 do 3000 obr/min
Rozdzielczość	500-5000 (programowy wybór parametru)
Funkcje zabezpieczające	przekroczenie prądu, przekroczenie prędkości, utrata kroku, przekroczenie temperatury, przekroczenie napięcia,niewłaściwe zasilanie,rozłączenie silnika
Funkcje wskaźnika LED	zielony – status zasilania, czerwony – rodzaj alarmu, żółty-kierunek obrotów CW, pomarańczowy- kierunek obrotów CCW
Prąd spoczynkowy	od 10% do 100%. Wartość prądu wymuszana po 0,1 sekundy od zatrzymania silnika. (domyślnie 50%)(programowy wybór parametru)
Kierunek obrotów	CW/CCW (programowy wybór parametru)
Sygnały wejściowe sterownika	3 dedykowane (+Limit, -Limit, Origin), 9 programowalnych (optoizolacja)
Sygnały wyjściowe sterownika	1 dedykowane (Compare Output), 9 programowalnych (optoizolacja)
Interfejs komunikacyjny	Standard RS-485 przez łącze PC, Prędkość transmisji od 9’600 do 921’600 bps
Kontrola pozycji	Tryb inkrementalny / absolutny Dane o pozycji: –134’217’727 do 134’217’727 impulsów Częstotliwość pracy: maks. 500'000 impuls/sekunda
Powrót na bazę	Procedura wykorzystująca: czujnik bazy, indeks Z enkodera(z wykorzystaniem zewnętrznego enkodera), czujniki krańcowe +/-Limit
GUI - interfejs graficzny	Program użytkownika pracujący w środowisku Windows
Oprogramowanie	Biblioteka DLL dla Windows

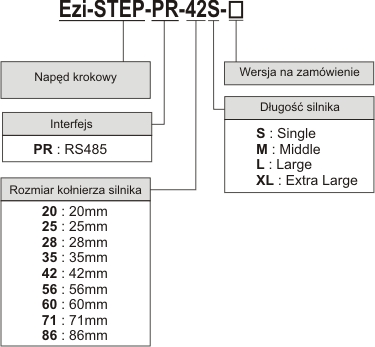

KOD ZAMÓWIENIOWY

DOSTĘPNE MODELE

Kod zamówieniowy zestawu	Prąd silnika [A/faza]	Moment trzymający [Nm]	Kod zamówieniowy silnika	Rysunek		Kod zamówieniowy sterownika	Rysunek
Kod zamówieniowy zestawu	Prąd silnika [A/faza]	Moment trzymający [Nm]	Kod zamówieniowy silnika	2D	3D	Kod zamówieniowy sterownika	2D	3D
Ezi-STEP-PR-20M	0.5	0.013	BM-20M			EzT-NDR-20M
Ezi-STEP-PR-20L	0.5	0.025	BM-20L			EzT-NDR-20L
Ezi-STEP-PR-25S	0,7	0.033	BM-25S			EzT-NDR-25S
Ezi-STEP-PR-25M	0,21	0.049	BM-25M			EzT-NDR-25M
Ezi-STEP-PR-25L	0,63	0.062	BM-25L			EzT-NDR-25L
Ezi-STEP-PR-28S	0.95	0.065	BM-28S			EzT-NDR-28S
Ezi-STEP-PR-28M	0.95	0.08	BM-28M			EzT-NDR-28M
Ezi-STEP-PR-28L	0.95	0.11	BM-28L			EzT-NDR-28L
Ezi-STEP-NDR-35S	0,6	0.034	BM-35S			EzT-NDR-35S
Ezi-STEP-NDR-35M	0,6	0.05	BM-35M			EzT-NDR-35M
Ezi-STEP-NDR-35L	0,85	0.176	BM-35L			EzT-NDR-35L
Ezi-STEP-NDR-35XL	0,7	0.225	BM-35XL			EzT-NDR-35XL
Ezi-STEP-NDR-42S	1,2	0.32	BM-42S			EzT-NDR-42S
Ezi-STEP-NDR-42M	1,2	0.44	BM-42M			EzT-NDR-42M
Ezi-STEP-NDR-42L	1,2	0.5	BM-42L			EzT-NDR-42L
Ezi-STEP-NDR-42XL	1,2	0.65	BM-42XL			EzT-NDR-42XL
Ezi-STEP-NDR-56S	3	0.64	BM-56S			EzT-NDR-56S
Ezi-STEP-NDR-56M	3	1	BM-56M			EzT-NDR-56M
Ezi-STEP-NDR-56L	3	1,5	BM-56L			EzT-NDR-56L
Ezi-STEP-NDR-60S	4	0,88	BM-60S			EzT-NDR-60S
Ezi-STEP-NDR-60M	4	1,28	BM-60M			EzT-NDR-60M
Ezi-STEP-NDR-60L	4	2,4	BM-60L			EzT-NDR-60L
Ezi-STEP-NDR-71S	1,3	1,1	BM-71S			EzT-NDR-71S
Ezi-STEP-NDR-71M	1,3	1,1	BM-71M			EzT-NDR-71M
Ezi-STEP-NDR-71L	2,2	2,1	BM-71L			EzT-NDR-71L
Ezi-STEP-NDR-86M	6	4	BM-86M			EzT-NDR-86M
Ezi-STEP-NDR-86L	6	7,5	BM-86L			EzT-NDR-86L
Ezi-STEP-NDR-86XL	6	9	BM-86XL			EzT-NDR-86XL

POŁĄCZENIA PRZEWODÓW

W komplecie wraz z silnikiem dostarczany jest zestaw wszystkich wtyczek.
Dostępne są także (opcjonalnie) gotowe przewody połaczeniowe o długościach do 15 m.
