- AKTUATOR OBROTOWY Z OTWOREM.
- PRZENIESIENIE NAPĘDU PRZEZ PRZEKŁADNIĘ.
- DUŻA PRECYZJA.
- WYSOKA SZTYWNOŚĆ.
- DUŻY MOMENT.
- PROSTA APLIKACJA.

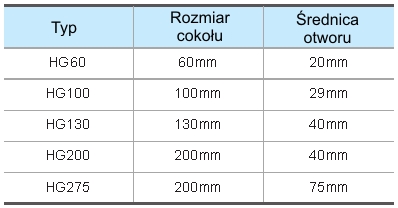

AKTUATOR OBROTOWY Z OTWOREM.
Otwór przelotowy o dużej średnicy ułatwia projektowanie i zapewnia wygodę prowadzenia przewodów.

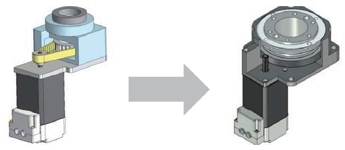

DOKŁADNA PRZEKŁADNIA.
Precyzyjny układ przeniesienia napędu z pomocą przekładni zapewnia dokładność pozycjonowania w jednym kierunku na poziomie ±15 sekund kątowych oraz w dwóch kierunkach poniżej 2 minut kątowych. Brak paska zębatego przynosi oszczędności związane z serwisowaniem (naprawy, kontrola naciągu).

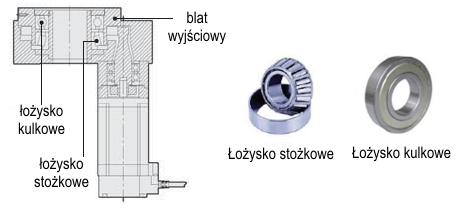

DUŻA SZTYWNOŚĆ.
Zastosowanie łożysk stożkowych i łożysk kulkowych zapewnia dużą sztywność mechaniki oraz korzystnie wpływa na zwiększenie dopuszczalnych obciążeń.
SZYBKA ODPOWIEDŹ.
Duża sztywność układu mechanicznego w połączeniu z napędem Ezi-SERVO pracującym w zamkniętej pętli sprzężenia zwrotnego zapewnia szybkie pozycjonowanie nawet w układach o dużej bezwładności. Dzięki temu aktuatory z przekładnią doskonale sprawdzają się w aplikacjach takich jak stoły obrotowe.

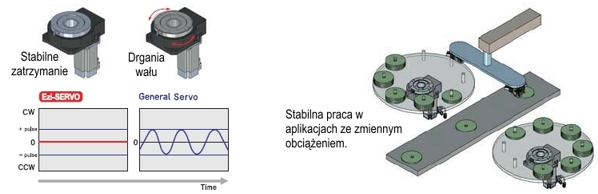

GWAŁTOWNE ZMIANY PRĘDKOŚCI I ZMIENNE OBCIĄŻENIE.
Dzięki zastosowaniu w aktuatorach napędów Ezi-SERVO pracujących w zamkniętej pętli sprzężenia zwrotnego mamy pewność, że nawet przy gwałtownej zmianie prędkości obrotowej lub przy nagłej zmianie obciążenia system nie straci synchronizacji. Dodatkowym atutem jest fakt, że napędy te nie wymagają strojenia wzmocnienia.
STOSOWANE STEROWNIKI.
Aktuatory serii HG zintegrowane z silnikami z enkoderem współpracują z dwoma typami sterowników:
-EzS-PD – standardowe sterowanie impulsowe (krok, kierunek lub krok +, krok -).
-EzS-NDR – sterowanie poprzez RS 485, pamięć 256 pozycji.
PRACA W SIECI.
Poprzez szeregowe łącze RS-485 nadrzędny komputer PC może sterować pracą maksymalnie 16 urządzeń. Wszystkie warunki pracy napędu zadawane są poprzez sieć i zapisywane w postaci parametrów w pamięci Flash ROM. Użytkownik ma do dyspozycji graficzny interfejs (GUI) pracujący w środowisku Windows, za pomocą którego może dokonywać parametryzacji i kontroli pracy napędu. Dla tworzenia własnego oprogramowania dostępna jest
także biblioteka DLL.

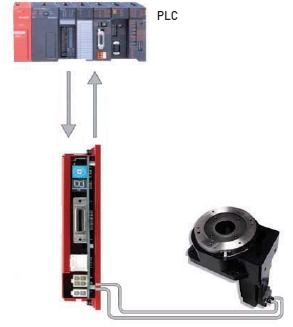

FUNKCJA - TABELA POZYCJI.
Funkcja umożliwia sterowanie ruchem przez wejścia i wyjścia cyfrowe urządzenia nadrzędnego. Sterowanie silnikiem możliwe jest dzięki bezpośredniemu zadaniu numeru wiersza w tabeli pozycji, podaniu sygnału START/STOP, sygnału aktywującego poszukiwanie bazy oraz innych
sygnałów cyfrowych. W odpowiedzi sterownik nadrzędny PLC ma do dyspozycji sygnały monitorujące prace napędu: informacja o pozycji, poszukiwanie bazy, „w ruchu”, zatrzymanie, gotowość oraz inne. Tabela pozycji mieści 256 wierszy danych - informacji o ruchu.

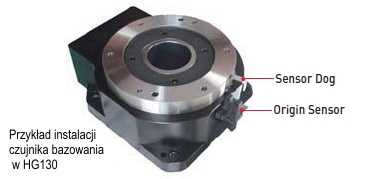

UŁATWIONY POWRÓT NA POZYCJĘ BAZOWĄ.
Czujnik montowany fabrycznie w aktuatorach Ezi-SERVO-HG rozwiązuje problem bazowania, które często jest konieczne w aplikacjach ze stołem obrotowym.
SYGNAŁY WEJŚCIOWE/WYJŚCIOWE I DOSTĘPNE FUNKCJE.
Sterowniki EzS-NDR stosowane w aktuatorach Ezi-SERVO-HG wyposażone zostały w 9 programowalnych wejść i 9 programowalnych wyjść, które w połączeniu z zaimplementowaną tabelą pozycji umożliwiają pracę bez systemu nadrzędnego (np. PLC).
