Ezi-STEP BT
|
|
Kompaktowy napęd krokowy - z sygnalizacją utraty synchronizacji
|
|

- WYKRYWANIE ZAGUBIENIA KROKU* !
- KONTROLA WEKTORA PRĄDU W SILNIKU
- PROGRAMOWE STŁUMIENIE WIBRACJI
- PRACA MIKROKROKOWA
- DUŻA PRĘDKOŚĆ OBROTOWA
- MONITORING AWARII
- OGRANICZANIE PRĄDU SPOCZYNKOWEGO
- WYJŚCIA INFORMUJĄCE O PRACY NAPĘDU
Ezi-STEP BT to szybkie, precyzyjne napędy integrujące w jednej obudowie silnik oraz sterownik silnika, w którym zastosowano wydajny procesor sygnałowy DSP (Digital Signal Processor). Zaawansowany algorytm estymacji aktualnej pozycji umożliwia natychmiastową detekcję utraty synchronizacji wirnika silnika, co jest niemożliwe w konwencjonalnych napędach krokowych.
Dokładniejszy opis działania dostępny jest tutaj >>.
DANE TECHNICZNE | Metoda regulacji | Bipolarna modulacja szerokością impulsów (PWM) z 32 bitowym cyfrowym procesorem sygnałowym | | Napięcie zasilania | 24VDC +/- 10% ; 40-70VDC (dla serii Ezi-Step-BT-86) | | Pobór prądu | maks. 500mA (nie licząc silnika) | | Temp. pracy | od 0 do 50°C | | Temp. składowania | od -20 do 70°C | | Wilgotność pracy | od 35 do 85%RH (bez kondensacji) | | Wilgotność składowania | od 10 do 90%RH (bez kondensacji) | | Odporność na wibracje | 0,5G | | Rozdzielczość [imp./obr.] | 500, 1000, 1600, 2000, 3200, 3600, 4000, 5000, 6400, 8000, 10000, 20000, 25000, 36000, 40000, 50000 (ustawiana przez łącze RS232), (domyślnie 10000) | | Maksymalna częstotliwość sygnału sterującego | 500 kHz (współczynnik wypełnienia 50%) | | Funkcje zabezpieczające | utrata kroku, przekroczenie prądu, przekroczenie temperatury, przekroczenie napięcia, niewłaściwe zasilanie, przerwa w obwodzie silnika | | Funkcje wskaźnika LED | zielony – status zasilania, czerwony – rodzaj alarmu | | Prąd spoczynkowy | od 10% do 100% (ustawiany przez łącze RS232). Wartość prądu wymuszana po 0,1 sekundy od zatrzymania silnika. (domyślnie 50%) | | Sposób sterowania impulsowego | 1 wejście taktujące (1-pulse) / 2 wejścia taktujące (2-pulse)
1-pulse: impulsy + kierunek;
2-pulse: impulsy w prawo (CW) + impulsy w lewo (CCW). (wybór przez łacze RS232) | | Kierunek obrotów | CW/CCW (wybór przez łacze RS232)(domyślnie CW) | | Zadawanie prędkości / pozycji | ciągiem impulsów prostokątnych (wejście optoizolowane) | | Dodatkowe sygnały wejściowe sterownika | optoizolowane: uwolnienie silnika (Motor Free), kasowanie alarmu (Alarm Reset) | | Dodatkowe sygnały wyjściowe sterownika | optoizolowane: Alarm, RUN/STOP |

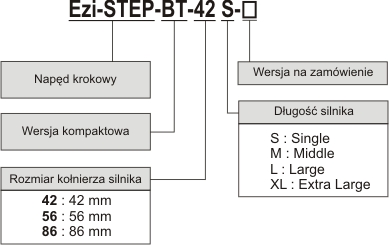

KOD ZAMÓWIENIOWY
DOSTĘPNE MODELE

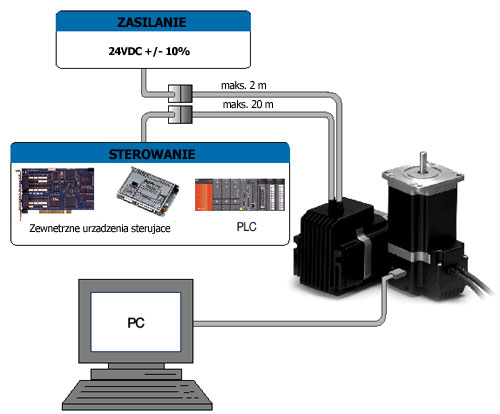

POŁĄCZENIA PRZEWODÓW
W komplecie wraz z silnikiem dostarczany jest zestaw wszystkich wtyczek.
Dostępne są także (opcjonalnie) gotowe przewody połaczeniowe o długościach do 15 m.
